英伟达Hopper架构的H100\H200\H20是最近2年来智算中心建设最火的产品系列，很多朋友对于GPU的架构设计还不太了解，今天我们结合英伟达Hopper架构的白皮书（文末会分享给大家）和一些公开资料和大家展开聊聊！

一、GPU芯片的核心组成

我们知道H100 GPU有两个出货版本，分别是PCIe标准卡和SXM接口的卡（如图所示）；产品都是由PCB板子、GPU芯片、HBM显存颗粒及各类互联通道（PCIe5.0 x16和NVLink 4.0 x18）等部分组成。架构图如图所示：

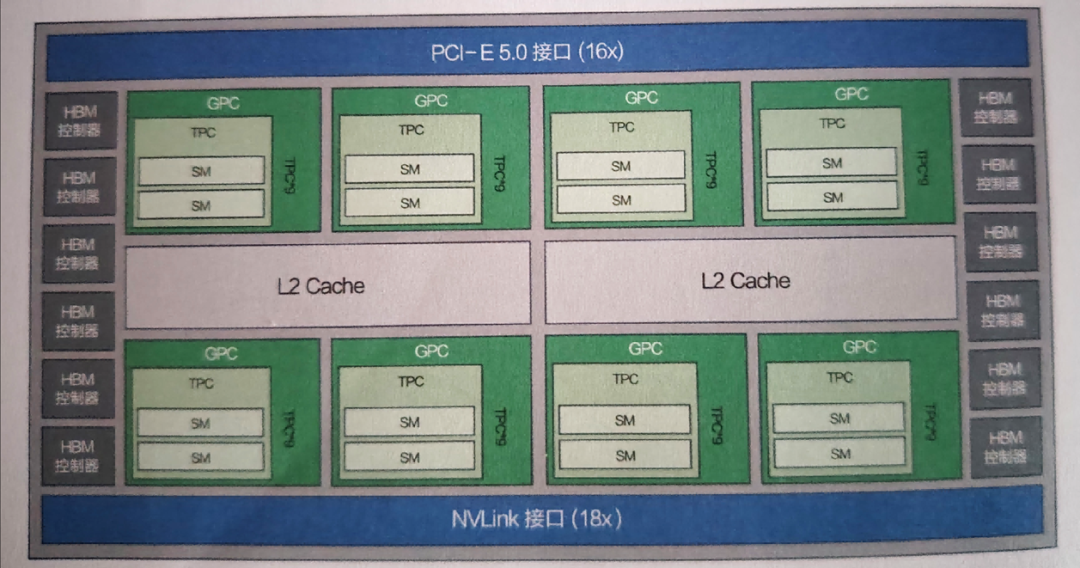

其中互联通道、显存等对于GPU也非常重要，下面是H100的架构图

1、NVLink 4.0x18，实现GPU间通信，带宽高达900GB/s（双向）

2、PCIe 5.0x16是与CPU之间通信，以及PCIe版本的GPU间通信。

3、HBM是高带宽显存，6个通道最大带宽4.8TB/s

二、NVIDIA H100产品架构解析

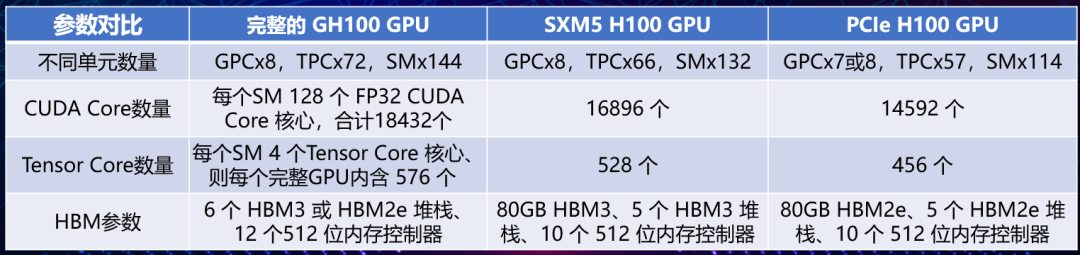

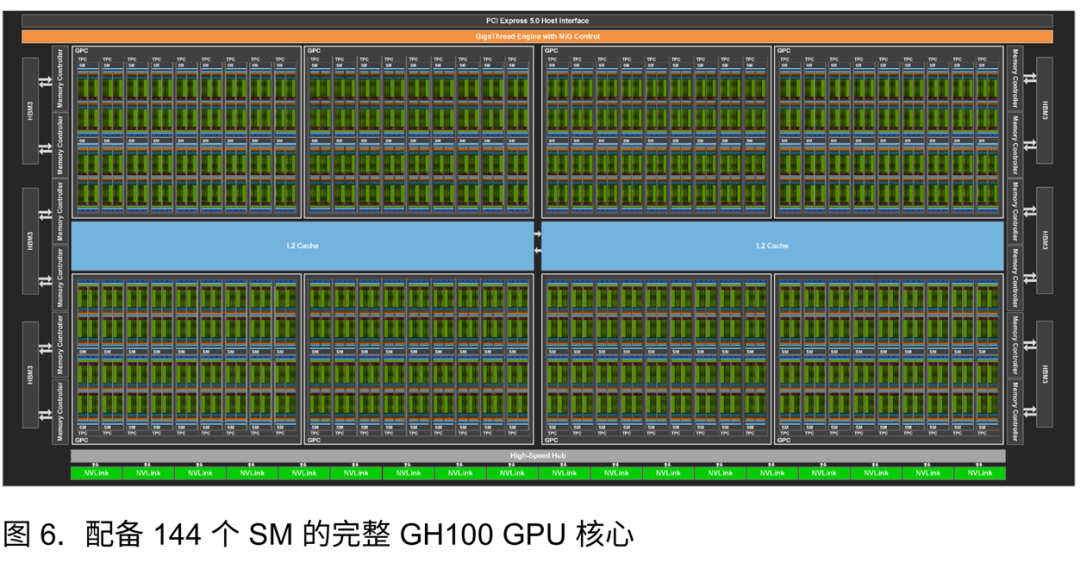

如下图所示，完整版的GH100 GPU可以理解为设计图纸，最多可包含144个流式多处理器（SM）。而实际量产的H100 GPU并不是GH100完整版而是做了部分阉割，SXM5接口封装的版本包含132个SM，PCIe版本则缩减至114个SM。

完整的 GH100 GPU 架构包括以下单元：

1、8 个 GPC，每个GPC包括9个TPC，每个TPC包括2个SM，完整版GH100的SM数量是8x9x2=144个

2、每个 SM 内含 128 个 FP32 CUDA Core 核心、每个完整 GPU 内含 18432 个 FP32 CUDA Core 核心；

3、每个 SM 内含 4 个第四代 Tensor Core 核心、每个完整 GPU 内含 576 个第四代 Tensor Core 核心

4、6 个 HBM3 或 HBM2e 堆栈、12 个 512 位内存控制器

三、GPC、TPC和SM的定义和数量

1、GPC是GPU处理集群的意思，英文全称是GPU Processing Cluster

2、TPC是纹式处理集群的意思，英文全称是Texture Processing Cluster

3、SM是真正的核心组成，流式处理器，英文是Streaming Multiprocessor

四、H100的SM内部设计

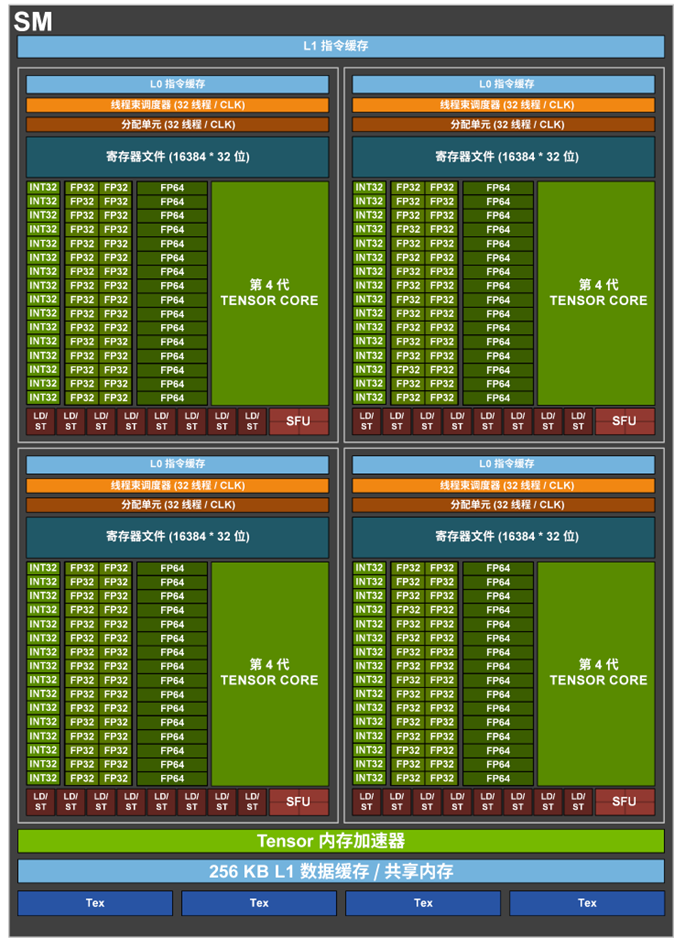

SM是GPU内部的核心计算模块包括了我们经常提到的CUDA Core和Tensor Core，如图所示：

H100的每个CUDA core包含了一个INT 32、2个FP32和1个FP64计算单元。Hopper架构中，每个SM分为了四个象限，每个象限都包含了1个Tensor core和32个CUDA core，合计为4个Tensor core和128个CUDA  core，可以根据SM的数量计算出来CUDA core和Tensor core的数量。144x128=18432、144x4=576；

GPU内部的数据访问速度排序

1、访问最快的是SM中每个象限的1KB大小的 Reister File

2、其次是每个象限中的L0指令的缓存

3、再次是每个SM中的256KB的L1 数据缓存

4、之后才是整颗芯片中的L2 Cache，由2个Bank组成

5、最后才是我们熟悉的HBM显存

五、NVIDIA H100产品重要升级点

Tensor 内存加速器 (TMA)：为了提升Tensor core的内存存取效率，NV在Hopper架构中引入了TMA技术，全称是张量存储加速器，Tensor Memory Accelerator，目的是提升Tensor core的内存交换效率。

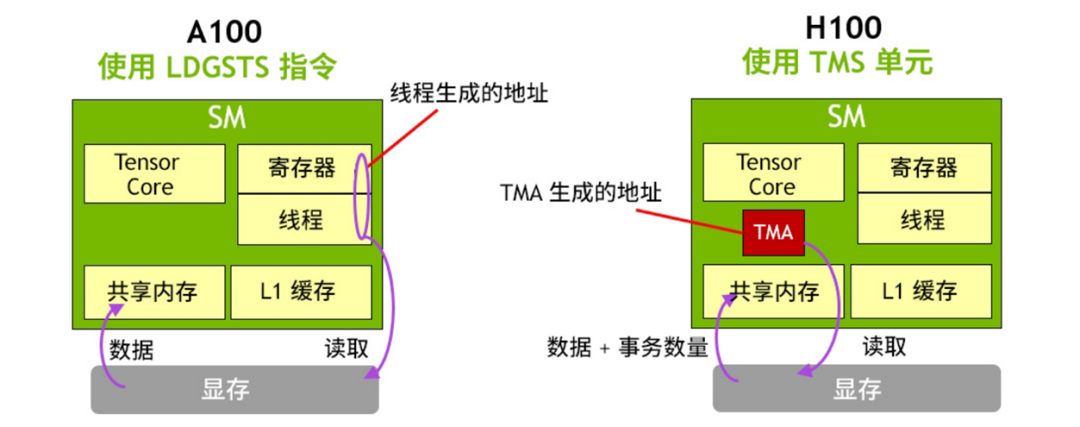

TMA可以让Tensor core使用张量维度和块坐标指定数据的传输，不再简单的按照数据地址寻址，使得在矩阵分割等场景中能够进一步提升寻址效率，工作原理图如下：

在A100中线程需要生成矩阵的子矩阵中各行数据所在的地址，并且执行所有的数据复制任务，Hopper 架构H100引入的TMA可以自动生成矩阵中各行的地址序列，接管数据复制任务，将线程解放出来用于更有价值的计算任务。
